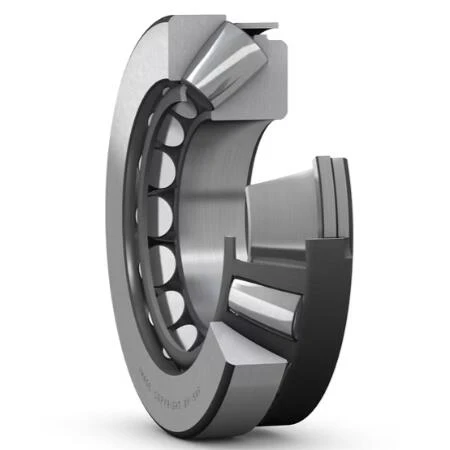

29364 E



Dimensioner

d	320 mm	Borediameter
D	500 mm	Udvendig diameter
H	109 mm	Højde
d1	≈454 mm	Udvendig diameter på skafskiveens ende side ansigt
D1	≈391 mm	Skulderdiameter ydre ring
B	68 mm	Breddeakselskiver eller længde på skafskiveborediameteren, der passer på skaftet (lejer med et stemplet stålbur)
B1	97,8 mm	Højdeakselskive + bur
C	53 mm	Højdehusvaskemaskine
s	180 mm	Afstand fra skafskiveens ende side til trykpunkt
r1,2	Min.5 mm	Afskalning dimension skaft skive

Abutment dimensioner

da	Min.405 mm	Diameter af skaft
db1	Max.332 mm	Abutment Diameter af afstandsringen
db2	Max.347 mm	Udvendig diameter på afstandsringen
Da	Max.442 mm	Diameter på boliganlæg
ra	maks. 4 mm	Filetradius

Beregningsdata

Grundlæggende dynamisk belastningsvurdering	C	3 350 kN
Grundlæggende statisk belastningsvurdering	C0	11 200 kN
Træthedsbelastningsgrænse	Pu	1 000 kN
Referencehastighed		750 r/min
Begrænsende hastighed		{0} r/min
Minimum aksial belastningsfaktor	A	12

29364 E sfærisk rullehykkeleje: Robust design til tunge applikationer
29364 E -sfærisk rulleudviklingsslag er konstrueret til at håndtere ekstreme aksiale belastninger, mens de imødekommer forkert justering og chokkræfter. Dens selvjusteringsevne, der er aktiveret af en sfærisk raceway i boligskiven, sikrer en jævn drift, selv under skaftafbøjning eller montering af unøjagtigheder. Bærenfunktioner asymmetriske ruller med en optimeret kontaktprofil, der distribuerer belastninger jævnt for at minimere stresskoncentrationer. Med en hærdet stålkonstruktion og avanceret varmebehandling leverer den enestående slidstyrke, hvilket gør den ideel til barske miljøer. Disse funktioner reducerer nedetid og vedligeholdelsesomkostninger, hvilket giver langsigtet pålidelighed i krævende indstillinger.

Vigtige fordele for industriel præstation
En fremtrædende fordel ved de 29364 E-bærende ligger i dens høje belastningsførende kapacitet op til 40% større end konventionelle tryklejer med lignende dimensioner. Inkluderingen af ​​et burstyret rulleenhed forhindrer skævning og sikrer stabil rotation ved moderate hastigheder. Dens forseglede eller afskærmede varianter tilbyder forbedret kontamineringsbeskyttelse og forlænger levetiden under støvede eller våde forhold. Indstillinger for smøring med høj temperaturfedt forenkler installationen yderligere og reducerer det første slid. Ingeniører favoriserer denne model for sin tilpasningsevne; Det integreres problemfrit i systemer, der kræver hyppige starter/stop eller variable belastningsretninger, der overgår alternativer inden for effektivitet og holdbarhed.

Alsidige applikationer på tværs af brancher
I vid udstrækning bruges i tunge maskiner, 29364 E udmærker sig i applikationer som lodrette pumper, minedriftknusere og marine fremdrivningssystemer. Det er et foretrukket valg for gearkasser i vindmøller, hvor aksiale belastninger og forkert justering er almindelige udfordringer. I stålproduktion understøtter dette lejer rullende mølle, håndtering af intens termisk ekspansion og tunge rullende kræfter. Olie- og gasrigge bruger også sit robuste design til boreudstyr udsat for uberegnelige belastninger. For optimal ydelse anbefales parring af 29364 E med ordentlige monteringsværktøjer og justeringskontrol, hvilket sikrer maksimal belastningsfordeling og operationel levetid.
